Storage System Basic

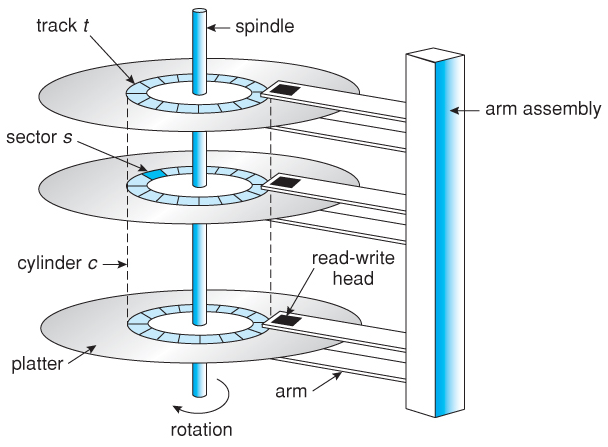

Hard Disk Physical Structure​

  • 會有多個platters組成。
  1. Platter: for data storage
  2. R/W Head: for reading and writing data
  3. Spindle Motor: spin the platter
  4. Actuator Arm: control the movement of R/W head

bitcask insertion

Data Storage Process​

  • OS use file system -> Buffer Memory -> DB(Hard Disk)

RAID​

  • Data storage technology that combine multiple physical disk drives into single logical unit
  • Data Redundancy: duplication/將data分配到不同的disk來防止data loss
  • Performance Improvement: 將data分拆到不同的disk，concurrently read/write data

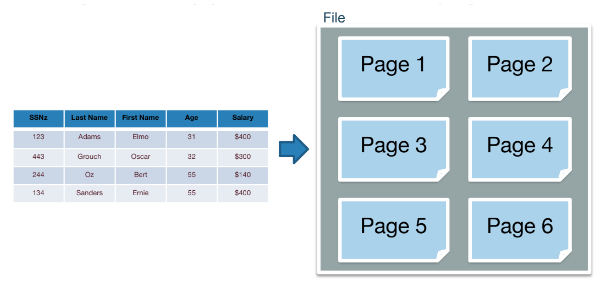

Memory and Disk​

  • Basic unit of data for relational database: record(row)

    • records are organized into relations(table)

  • Basic unit of data for disk: page

    • the smallest unit of transfer from disk to memory and vice versa

  • 每一個relation is stored in its own file

  • its record are stored into pages in the file bitcask insertion

  • 1 I/O = 1 page read from disk or 1 page write to disk

Index​

Why need index?​

  • 定義在存儲表上，在無需scan所有records的情怳下快速定義所需record的一種輔助存儲結構，由一系列存儲在disk上的index entries組成，由兩部份組成：

    • Index Field: 某些column的值
    • Pointer: record在disk的存儲位置

  • Size of index < Size of all record

  • 通過檢索小的index文件，可快速定後，再針對性讀取很大的主文件中的record

  • 有索引後，更新操作必須同步更新宗引文件和主文件

Index Term:

  • Key = Primary Key = Table Key，具有唯一性
  • Index Key = Index Field: 不一定具有唯一性
  • Order key: 對主文件進行排序存儲那些屬性或屬性集
  • Search key: 在主文件中查找紀錄的屬性或屬性集

How to evaluate an index?​

  • 增加了存儲空間，維護負搶
  • 訪問時間,插入時間,刪取時間
  • 空間負載

Dense Index vs Sparse Index​

  • DI: index文件包含了主文件對應column中的所有不同值

  • SI: index文件包含了主文件對應column中的部份不同值

  • How SI find record?

    • 找相鄰的小于K的最大index的索引項，從該index所對應的記錄開始順序search
    • Compare to DI，空間佔用更少，維護負擔更輕，但速度更慢

  • DI

    • 如果侯選屬性或非侯選屬性的di中不存在Search Key的值，就代表主文件沒有對應SK的文件
    • 三種情怳:
      1. 主文件按索引字段排序且索引字段不是侯選鍵，索引文件的Index Key不重復
      2. 主文件未按索引字段排序且索引字段不是侯選鍵，索引文件的Index Key有重復
      3. 主文件未按索引字段排序且索引字段不是侯選鍵，引入Pointer Bucket處理

  • 索引文件的索引字段值是不重複的

Primary Index vs Secondary Index​

Primary Index​

  • Primany Index: Index Key不是指向某一條record，而是指向存儲block
  • Block中的第一條record稱為anchor record/block anchor
  • Primary Index is Sparse Index
  • Index File是按index key進行排序的有序文件，通常建立在主文件按Primary Key排序字段上
  • Cluster Index

Seconday Index​

  • 定義在主文件的任一或多個非排序字段上的輔助存儲結構
  • 建立在Primay Key以外的屬性上
  • 是Dense Index
  • Non-cluster index

Other Types of Index​

  • 倒排宗引
    • 正排: 一個文檔包含那些index
    • 倒排: 一個index放在那些文檔中
Reference​
  1. https://cs186berkeley.net/notes/note3/
